10 CNC Yatay Torna Tezgahı - Kutu Kızak - Monoblok Gövde - 30 Derece Eğik Banko
Teknik Özellikler

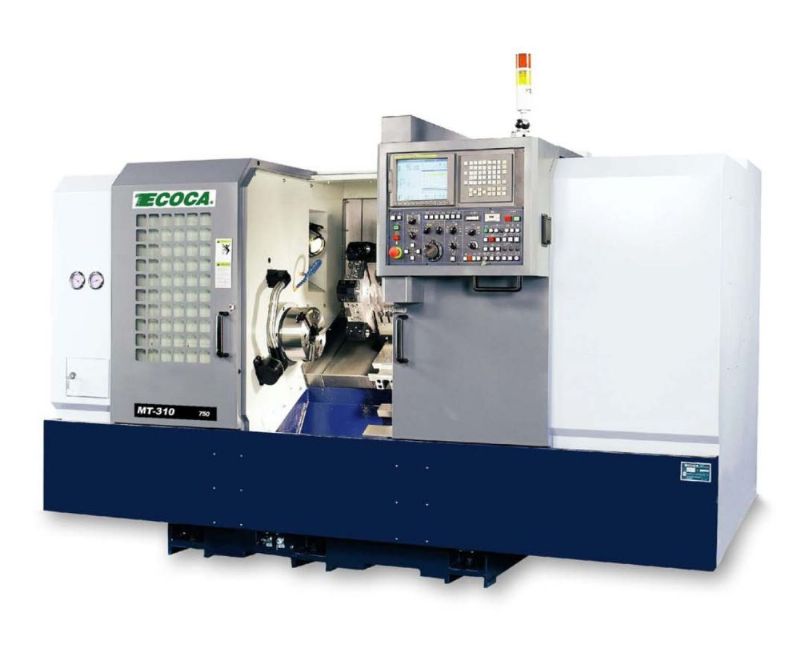

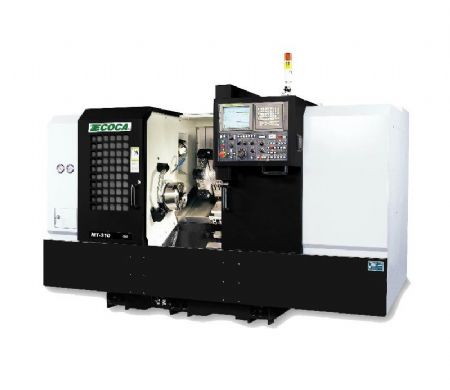

ECOCA 10" CNC YATAY TORNA TEZGAHI |
MODEL : MT-310 / MT-310 MC - MONOBLOK TEK PARÇA GÖVVDE - MENŞEİ . TAYVAN |
Ürün Açıklaması

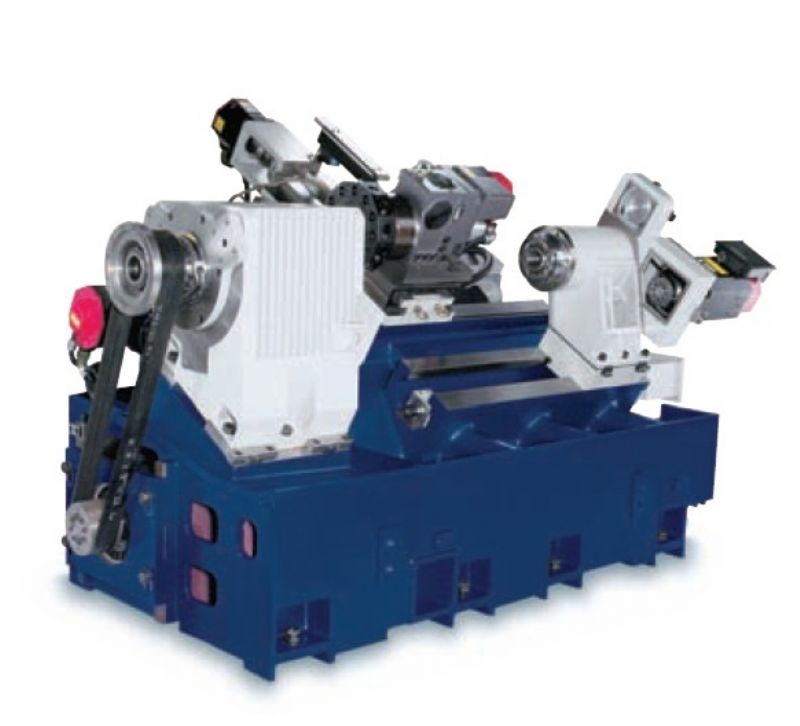

* Kolay Talaş Kaldırma Ve İşlemeye Elverişli 30 Derece Eğik Banko Gövde Yapısı, * Monoblok Tek Parça Gövde Yapısı * İşleme Hassasiyeti ve Yüksek Torka Elverişli Büyük Çaplı Fener Mili Rulmanları, * Direk Aktarmalı Eksen Aktarmaları, * Özel Dizayn Edilmiş Fener Mili ve Eksen Motorları Lokasyonları Tezgahın Kapladığı Alanı Minimuma İndirmektedir, * Plc Kontrollü Talaş Konveyörü, * Büyük Hacimli Dizayn Edilmiş Soğutma Sıvısı Tankı, * Taret Diski İçerisinden Yüksek Basınçlı Soğutma Sıvısı,
TEKNİK BİLGİLER |
MT-310 |
MT-310 MC |
Banko Üzeri Çevirme Çapı |
600 mm |
|
Maks. Tornalama Çapı |
450 mm |
330 mm |
Maks. Tornalama Boyu |
490 / 740 / 990 mm |
|
Çubuk İşleme Çapı |
75 mm |
|
Ayna Çapı |
10" (250 mm) |
|
Fener Mili Motor Gücü |
15 / 18,5 Kw. |
|
Fener Mili Devri |
4.200 dv./dk. |
|
Canlı Takım Devri |
- |
3.800 dv/dk. |
Fener Mili Koniği |
A2-8 |
|
X Eksen Hareketi |
225 mm |
225 mm |
Z Eksen Hareketi |
510 / 760 / 1.010 mm |
|
X Eksen Motor Gücü |
1,6 kw. |
|
Z Eksen Motor Gücü |
3 kw. |
3 kw. |
X Eksen Boşta İlerleme |
20 m/dk. |
|
Z Eksen Boşta İlerleme |
20 m/dk. |
|
Kızak Tipi |
Kutu Kızak |
|

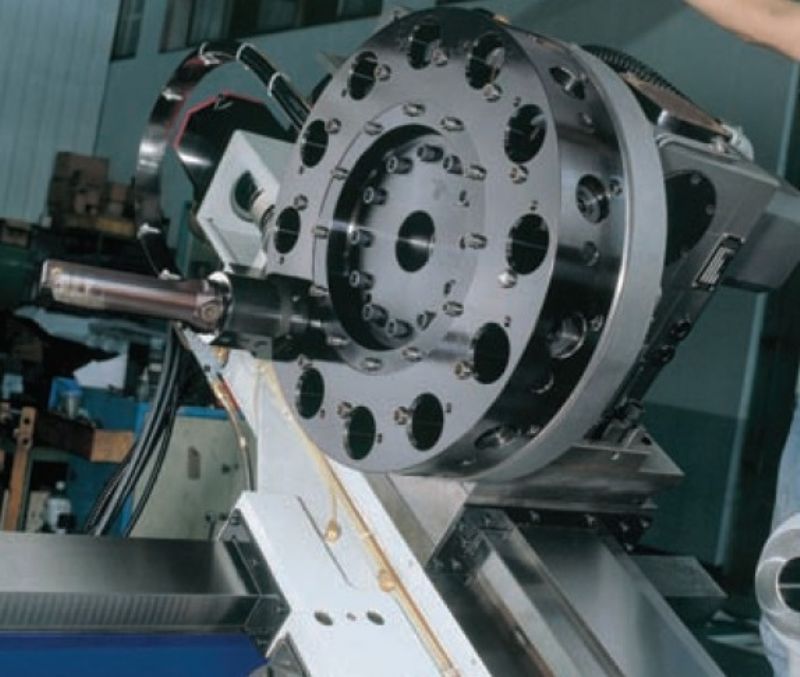

Taret Tipi |
12 İstasyon, Hidrolik |
12 İstasyon, Hidrolik |
Kare Takım Bağlama Kapasitesi |
25 x 25 mm |
20 x 20 mm |
Delik Kateri Bağlama Çapı |
40 mm |
|
Karşı Punta Pinol Çapı |
90 mm |
|
Karşı Punta Pinol Hareketi |
120 mm |
|
Karşı Punta Gövde Hareketi |
560 / 810 / 1.060 mm |
|
Karşı Punta Pinol Koniği |
MT-5 |
|
Tezgahın Kapladığı Alan |
2.900 / 3.300 / 3.700 x 2.100 mm |
|
Tezgah Ağırlığı |
4.800 / 5.300 / 5.800 kg. |
|
STANDART DONANIM |
OPSİYONEL DONANIM |
|
Fanuc Oi-TD Serisi Kontrol Ünitesi |
Fanuc 32i-TD Kontol Ünitesi |
|
3 Ayaklı Hidrolik Ayna |
Mitsubishi Kontrol Ünitesi |
|
Hidrolik Karşı Punta Pinolü |
Siemens Kontrol Ünitesi |
|
Hidrolik Sistem |
Parça Yakalama Kolu |
|

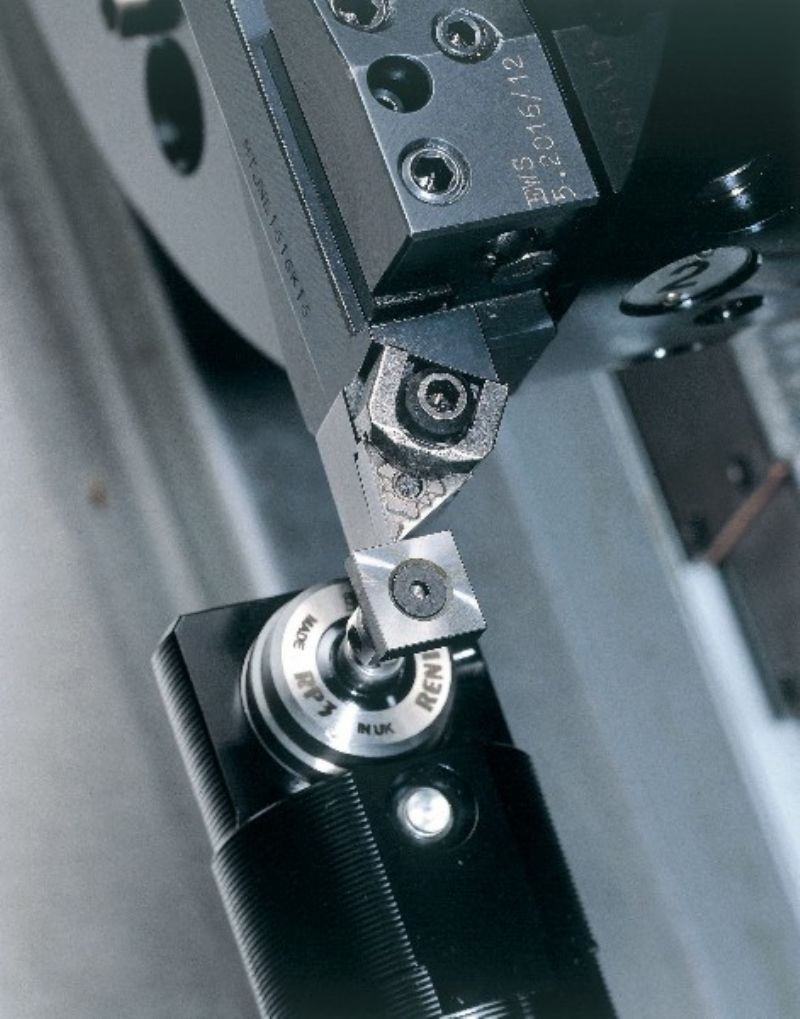

Tam Otomatik Takım Sıfırlama |
Otomatik Kapı Sistemi |
|
Otomatik Tezgah Yağlama |
Çubuk Sürücü Hazırlığı |
|
Yüksek Basınçlı Soğutma Suyu |
Çubuk Sürücü |
|
Elektrik Kabini Isı Dengeleme Sistemi |
Servo Tahrikli Taret |
|
El Çarkı |
18,5 / 22 Kw. Fener Mili Motoru |
|
Ayna - Punta İçin Ayak Pedalı |
Robotlu Yükleme Sistemi |
|
Transformatör |
İlave Takım Tutucular |
|
Bant Tipi Talaş Konveyörü + Arabası |
Tezgah Taşıma Aparatları |
|
5 Set Yumuşak Ayak Seti |
Şanzuman Aktarma |
|
1 Set Sert Ayak Seti |
Programlanabilir Punta Gövdesi |
|
Döner Punta |
Döner Karşı Punta Pinolü |
|
Dış Çap Tornalama Tutucusu |
|
|
İç Çap Tornalama Kater Tutucusu |
|
|
Delik Delme Takım Tutucusu |
|
|
Yüzey Tornalama Kater Tutucusu |
|
|
Mors Kovan Seti |
|
|
Takımlar & Takım Çantası |
|
|
Kullanma ve Bakım Kitapları |
|
|
Teraziye Alma Blokları ve Vidaları |
|
|
1 Yıl Mekanik Garanti |
|
|
2 Yıl Kontrol Ünitesi Garantisi |
|
