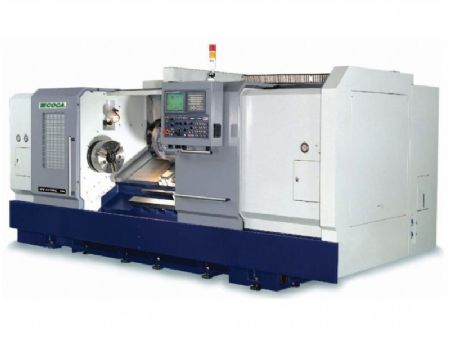

12 CNC Yatay Torna Tezgahı - Kutu Kızak - Monoblok Gövde , 30 Derece Eğik Banko

Teknik Özellikler

ECOCA 12" CNC TORNA TEZGAHI
MODEL : MT-412 / MT-412 MC - MONOBLOK TEK PARÇA GÖVVDE - MENŞEİ . TAYVAN

Ürün Açıklaması

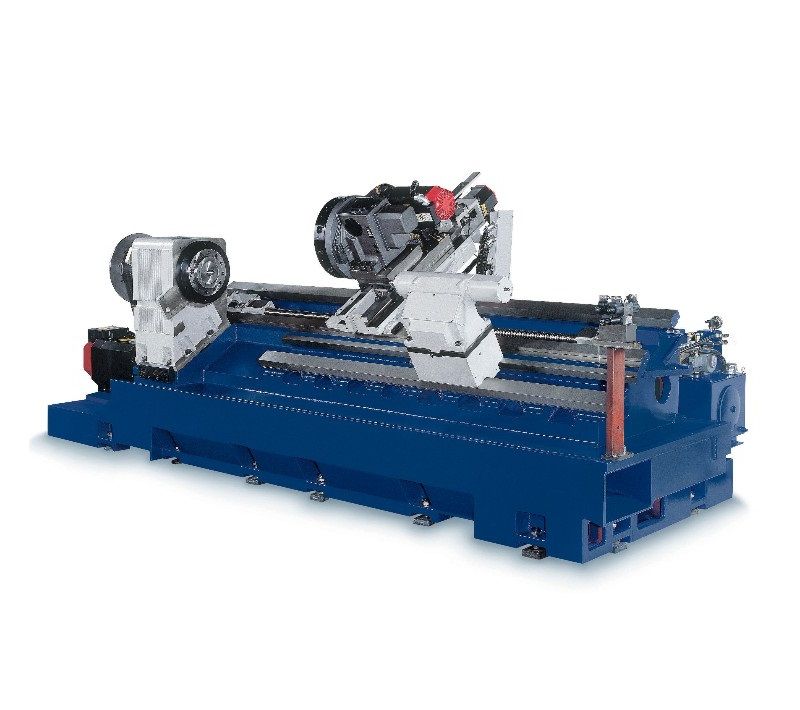

* Kolay Talaş Kaldırma Ve İşlemeye Elverişli 30 Derece Eğik Banko Gövde Yapısı, * Monoblok Tek Parça Gövde Yapısı * İşleme Hassasiyeti ve Yüksek Torka Elverişli Büyük Çaplı Fener Mili Rulmanları, * Direk Aktarmalı Eksen Aktarmaları, * Özel Dizayn Edilmiş Fener Mili ve Eksen Motorları Lokasyonları Tezgahın Kapladığı Alanı Minimuma İndirmektedir, * Plc Kontrollü Talaş Konveyörü, * Büyük Hacimli Dizayn Edilmiş Soğutma Sıvısı Tankı, * Taret Diski İçerisinden Yüksek Basınçlı Soğutma Sıvısı,

TEKNİK BİLGİLER

MT-412

MT-412 MC

Banko Üzeri Çevirme Çapı

700 mm

Maks. Tornalama Çapı

510 mm

440 mm

Maks. Tornalama Boyu

750 / 1.000 / 1.500 / 2.000 / 2.980 mm

Çubuk İşleme Çapı

91 mm

Ayna Çapı

12" (300 mm)

Fener Mili Motor Gücü

18,5 / 22 Kw.

Fener Mili Devri

3.200 dv./dk.

Canlı Takım Devri

-

3.800 dv/dk.

Fener Mili Koniği

A2-8

X Eksen Hareketi

265 mm

265 mm

Z Eksen Hareketi

770 / 1.020 / 1.520 / 2.020 / 3.000 mm

X Eksen Motor Gücü

4 kw.

Z Eksen Motor Gücü

4 kw. (3.000 mm= 6 kw)

4 kw. (3.000 mm 6 kw.)

X Eksen Boşta İlerleme

20 m/dk.

Z Eksen Boşta İlerleme

20 m/dk.(Z=1.500 ≥ 16 m/dk, Z=3.000 ≥ 10 m/dk.)

Kızak Tipi

Hidrostatik Sürtünmeli Kutu Kızak

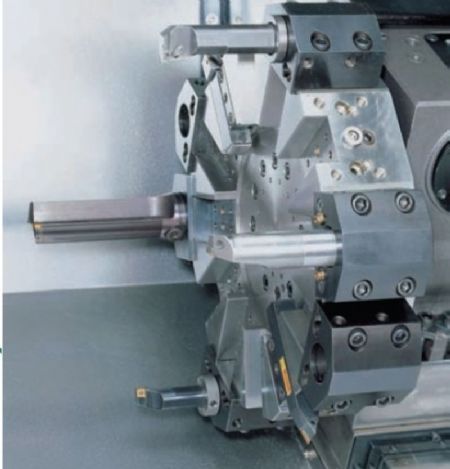

Taret Tipi

12 İstasyon, Hidrolik

12 İstasyon, Hidrolik

Kare Takım Bağlama Kapasitesi

25 x 25 mm

20 x 20 mm

Delik Kateri Bağlama Çapı

40 mm

Karşı Punta Pinol Çapı

100 mm

Karşı Punta Pinol Hareketi

120 mm

Karşı Punta Gövde Hareketi

600 / 850 / 1.350 / 1.850 / 2.850 mm

Karşı Punta Pinol Koniği

MT-5

Tezgahın Kapladığı Alan

3.300 / 3.900 / 4.400 / 4.900 / 6.250 x 2.248 mm

Tezgah Ağırlığı

6.400 / 7.300 / 8.100 / 9.300 / 11.800 kg.

STANDART DONANIM

OPSİYONEL DONANIM

Fanuc Oi-TD Serisi Kontrol Ünitesi

Fanuc 32i-TD Kontol Ünitesi

3 Ayaklı Hidrolik Ayna

Mitsubishi Kontrol Ünitesi

Hidrolik Karşı Punta Pinolü

Siemens Kontrol Ünitesi

Hidrolik Sistem

Parça Yakalama Kolu

Tam Otomatik Takım Sıfırlama

Otomatik Kapı Sistemi

Otomatik Tezgah Yağlama

Çubuk Sürücü Hazırlığı

Yüksek Basınçlı Soğutma Suyu

Çubuk Sürücü

Elektrik Kabini Isı Dengeleme Sistemi

Servo Tahrikli Taret

El Çarkı

18,5 / 22 Kw. Fener Mili Motoru

Ayna - Punta İçin Ayak Pedalı

Robotlu Yükleme Sistemi

Transformatör

İlave Takım Tutucular

Bant Tipi Talaş Konveyörü + Arabası

Tezgah Taşıma Aparatları

5 Set Yumuşak Ayak Seti

Şanzuman Aktarma


1 Set Sert Ayak Seti

Programlanabilir Punta Gövdesi


Döner Punta

Döner Karşı Punta Pinolü


Dış Çap Tornalama Tutucusu

Manuel Ara Yatak

İç Çap Tornalama Kater Tutucusu

Programlanabilir Ara Yatak

Delik Delme Takım Tutucusu



 Yüzey Tornalama Kater Tutucusu



 Mors Kovan Seti



 Takımlar & Takım Çantası



 Kullanma ve Bakım Kitapları



Teraziye Alma Blokları ve Vidaları



 1 Yıl Mekanik Garanti



2 Yıl Kontrol Ünitesi Garantisi






Kataloglar

Videolar

12 CNC Yatay Torna Tezgahı - Kutu Kızak - Monoblok Gövde , 30 Derece Eğik Banko

Marka ECOCA Model MT-412 / MT-412 MC
