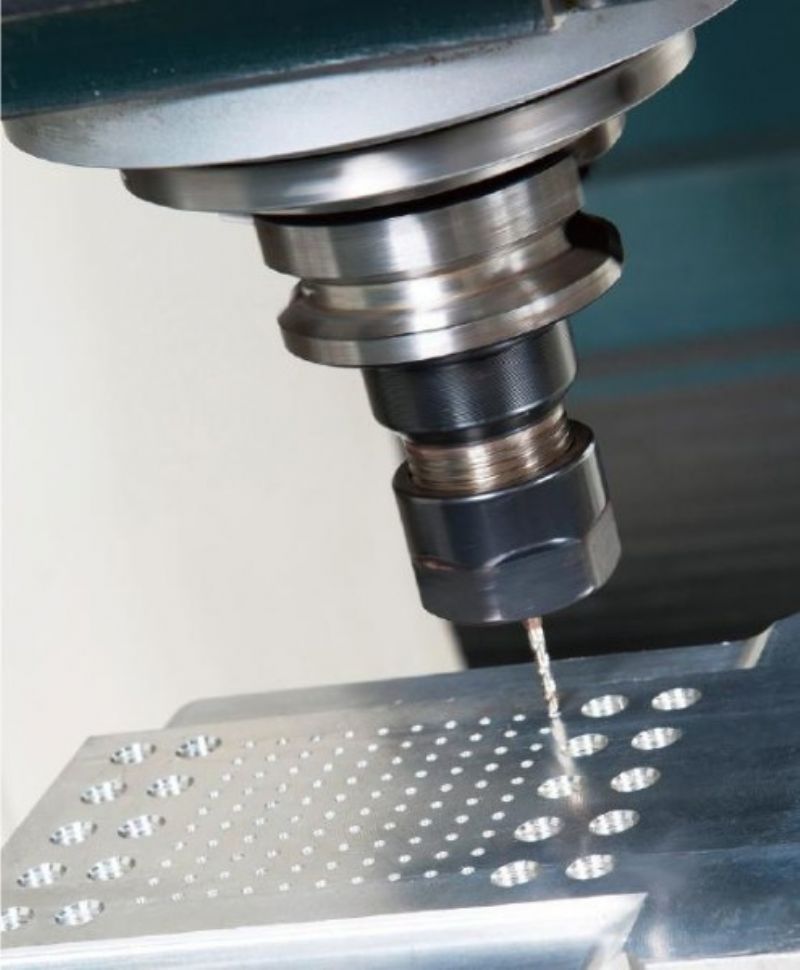

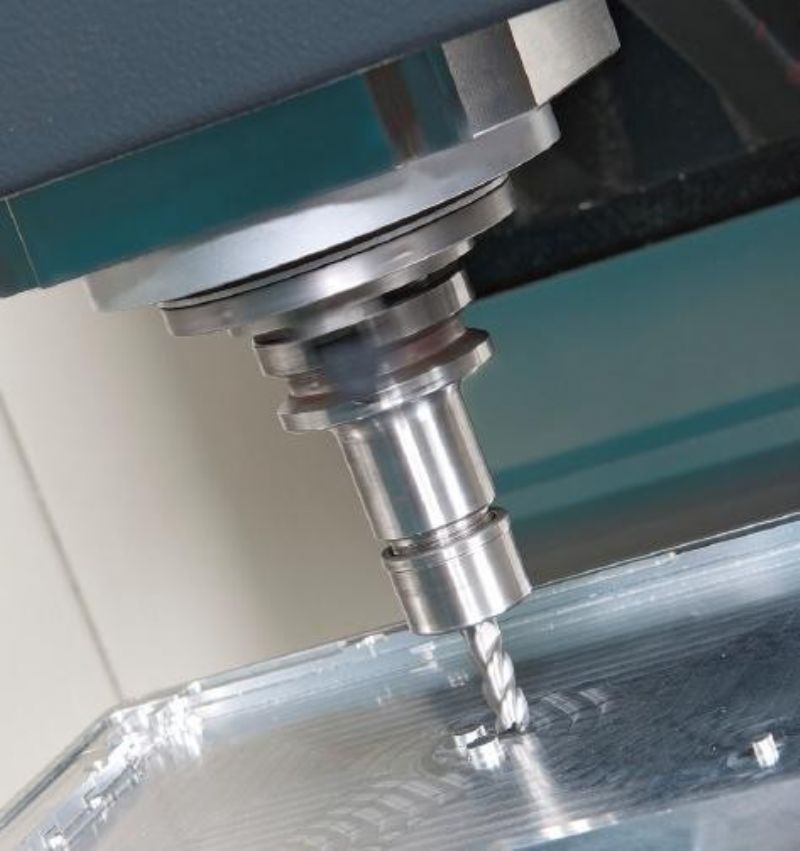

CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı
  • CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı
  • CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı
  • CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı
  • CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı
  • CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı

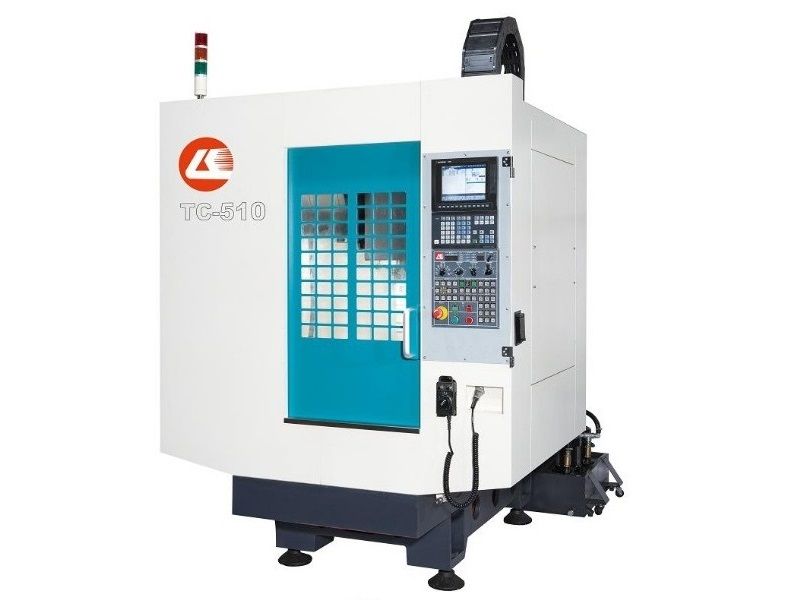

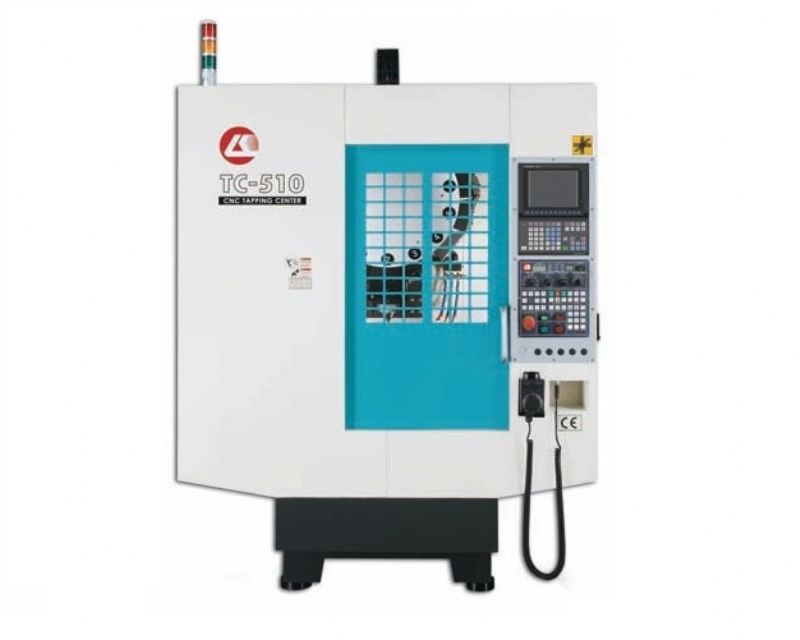

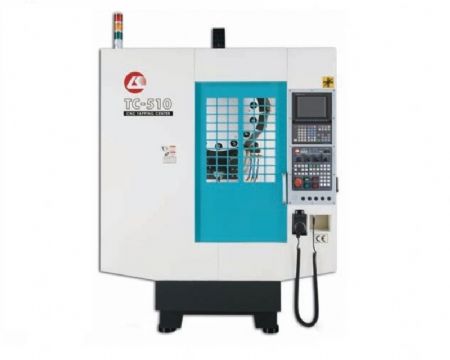

CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı

Teknik Özellikler



  TEKNİK ÖZELLİKLER TC-510

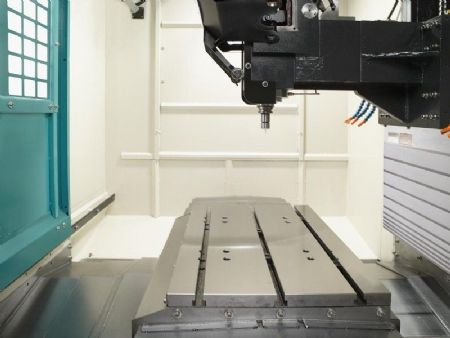

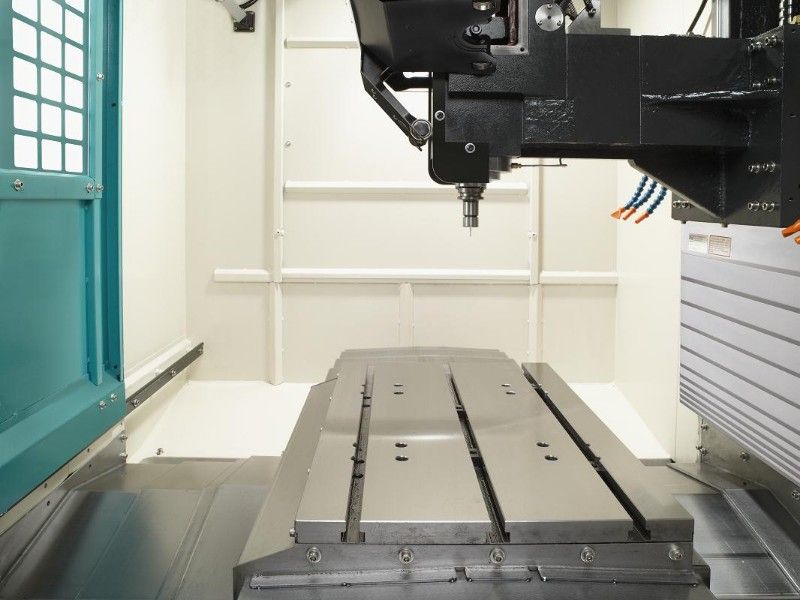

TABLA

Tabla Ölçüsü

650 x 420 mm

T Slot Ölçü ve Sayısı

14 x 100 x 3

Tabla Yükleme Kapasitesi

250 kg

Tabla ~ Fener Mili Ucu Arası Mesafe

180 ~ 530 mm

EKSENLER

X Eksen Hareketi

510 mm

Y Eksen Hareketi

420 mm

Z Eksen Hareketi

350 mm

X Eksen Boşta İlerleme Hızı

48.000 mm/dk

Y Eksen Boşta İlerleme Hızı

48.000 mm/dk

Z Eksen Boşta İlerleme Hızı

48.000 mm/dk

X, Y, Z Eksen Kesme Hızı

20.000 mm/dk

X, Y, Z Eksen Pozisyonlama Hassasiyeti

0,017 / 300 mm

X, Y, Z Eksen Tekrarlama Hassasiyeti

± 0,005 mm

FENER MİLİ

Fener Mili Standardı

BT-30

Fener Mili Devri

12.000 dv/dk

Fener Mili Aktarması

Direkt

Fener Mili Rulman Tipi

Çelik

MOTORLAR

Fener Mili Motor Gücü

5,5 kw (7,5 hp)

Fener Mili Motor Tipi

AC Servo

X Eksen Motor Gücü

1,5 kw

Y Eksen Motor Gücü

1,5 kw

Z Eksen Motor Gücü

2,2 kw

Soğutma Sistemi Motor Gücü

0,75 kw x 2 Adet

TAKIM DEĞİŞTİRİCİ

Takım Değiştirici Tipi

Taret Tipi

Takım Kapasitesi

16 Adet

Maks. Takım Ağırlığı

3 kg

Maks. Takım Uzunluğu

200 mm

Maks. Takım Çapı

Ø 100 / Ø 140 mm

Takım Değiştirme Süresi (Takımdan Takıma)

2,3 sn

GENEL

Tezgah Hava Gereksinimi

6 bar (100 psi)

Toplam Güç Gereksinimi

380 V/ 50 Hz. 12 kw

Tezgah Ölçüleri

2.600 x 4.100 x 2.400 mm

Tezgahın Kapladığı Alan

-

Tezgah Ağırlığı

2.800 kg

STANDART DONANIM

  • MITSUBISHI M80 (A) Cnc Kontrol Ünitesi
  • 10,4” LCD/TFT Renkli Dokunmatik Ekran
  • 12.000 Devir Direkt Aktarma Fener Mili
  • Diyalog Programlama
  • Türkçe Dil Opsiyonu
  • Ethernet Bağlantı Birimi
  • RS-232 Bağlantı Birimi
  • SD Kart Okuma Yuvası
  • USB Okuma Yuvası
  • X, Y, Z Eksenlerde Yüksek Hassasiyet ve Hızda Lineer Kızaklar
  • C-3 Kalitesinde Ön Gerilimi Alınmış Vidalı Miller
  • “MEHANITE” Mukavemetli ve Hassas Döküm Gövde Yapısı
  • Üzeri Açık Kapalı Kabin
  • Kabin İçi LED Aydınlatma Sistemi
  • Kabin İçi Yıkama Sistemi
  • Fener Mili Çevresinden Basınçlı Hava ve Su Püskürtme Sistemi
  • Fener Mili Sürekli Hava Perdeleme Sistemi
  • Otomatik (Alarmlı) Üniteden Programlanabilir Merkezi Yağlama Sistemi
  • X, Y, Z Eksenlerde Paslanmaz Teleskopik Kızak Koruyucu Sistem
  • Vidalı Tip Talaş Atma Helezonu & Talaş Arabası
  • Takım Değiştirici İçin Yedek Hava Deposu
  • Otomatik Program Sonu Tezgah Kapama Fonksiyonu
  • El Çarkı (MPG)
  • Elektrik Kabini Isı Dengeleme Sistemi
  • 3 Renkli Alarm Lambası
  • Hava & Su Tabancası
  • Tezgah Kullanım ve Bakım Kitapları
  • MITSUBISHI Programlama ve Kullanma Kitapları
  • CE Normlarına Uygun Elektrik ve Güvenlik Tertibatı
  • 1 Yıl Mekanik Tezgah Garantisi
  • 2 Yıl Kontrol Ünite Garantisi
  • Disk Tipi Bor Yağı – Kızak Yağı Ayırıcı Sistem (Oil Skimmer)


Videolar

CNC Hızlı Delik Delme ve Kılavuz Çekme Tezgahı

Marka LK MACHINERY Model TC-510
