3 Toplu Hidrolik Silindir Makinası
  • 3 Toplu Hidrolik Silindir Makinası
  • 3 Toplu Hidrolik Silindir Makinası
  • 3 Toplu Hidrolik Silindir Makinası

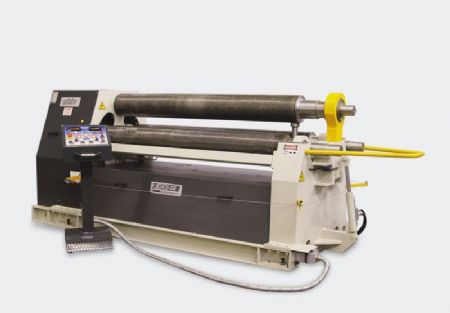

3 Toplu Hidrolik Silindir Makinası

Teknik Özellikler

Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
MODEL Kıvırma
uzunluğu
Min. çap=
üst top Øx5 katı
Min. çap=
üst top Øx1.5-2 katı
Min. çap=
üst top Øx 5 katı
Min. çap=
üst top Øx1.5-2 katı
Merkez top
çapları Ø
Yan top
çapları Ø
Motor
gücü
Bükme
hızı
Makina
ölçüleri
(UxGxY)
Ağırlık
  mm mm mm mm mm mm mm kW m/min.(dk.) mm kg
3R HS
20-210
2050 12 10 10 8 210 190 7,5 5 3400x1200x1300 4200
3R HS
20-240
2050 15 13 13 10 240 220 7,5 5 3400x1300x1450 5060
3R HS
20-280
2050 18 16 16 12 280 260 7,5 5 4100x1400x1550 7600
3R HS
20-300
2050 22 20 20 16 300 280 11 5 4100x1500x1550 8100
3R HS
25-210
2550 10 8 8 6 210 190 7,5 5 3900x1200x1300 4570
3R HS
25-240
2550 12 10 10 8 240 220 7,5 5 3900x1300x1450 5670
3R HS
25-280
2550 15 13 13 10 280 260 7,5 5 4600x1400x1550 7720
3R HS
25-300
2550 18 16 16 12 300 280 11 5 4600x1500x1550 9100
3R HS
30-210
3100 7 6 6 4 210 190 7,5 5 4450x1200x1300 5205
3R HS
30-240
3100 10 8 8 6 240 220 7,5 5 4450x1300x1450 6600
3R HS
30-280
3100 12 10 10 8 280 260 7,5 5 5150x1400x1550 8370
3R HS
30-300
3100 15 13 13 10 300 280 11 5 5150x1500x1550 9900
3R HS
40-240
4100 6 5 5 4 240 220 7,5 5 5450x1300x1450 7600
3R HS
40-280
4100 8 7 7 5 280 260 7,5 5 6150x1400x1550 10800
3R HS
40-300
4100 10 8 8 8 300 280 11 5 6150x1500x1550 11800

Sac kıvırma kapasiteleri 260 N/mm² sac akma mukavemetine göre verilmiştir.

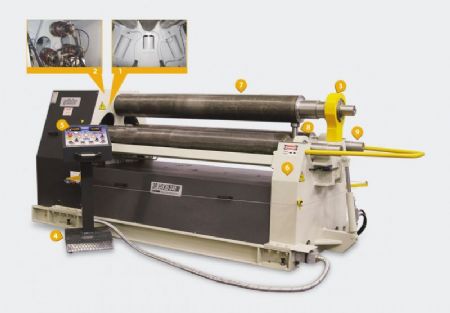

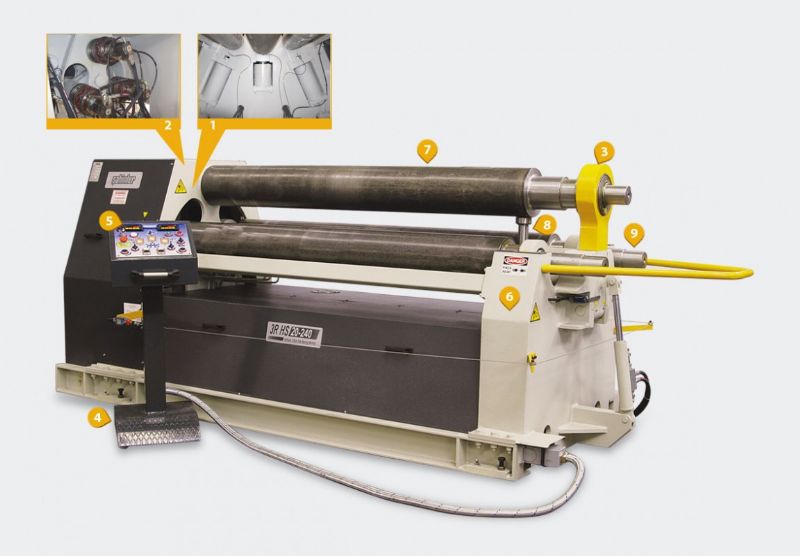

STANDART

  • 1Yan toplar hidrolik piston ile orbital olarak aşağı yukarı hareket etmektedir
  • Aşırı yüklemeye karşı korunmuştur
  • 2Bütün toplar hidromotor ve planet redüktör ile tahrik edilmiştir
  • 3Hidrolik açılan kafa sayesinde kıvrılan parça kolayca çıkarılır
  • 4Hareketli kumanda panosu ile çok kolay kullanım
  • 5İki adet dijital gösterge ile alt topların pozisyonu kolayca okunur
  • 6Kaynaklı çelik konstrüksiyon gövde
  • 7SAE 1050 (CK 45) indüksiyonla sertleştirilmiş, sıcak hadde çelik miller
  • 8Rulmanlı konik kıvırma sistemi
  • Millerin paralel hareketi için hidrolik dengeleme sistemi
  • 9Profil - boru kıvırma topları takabilmek için uzatılmış mil uçları

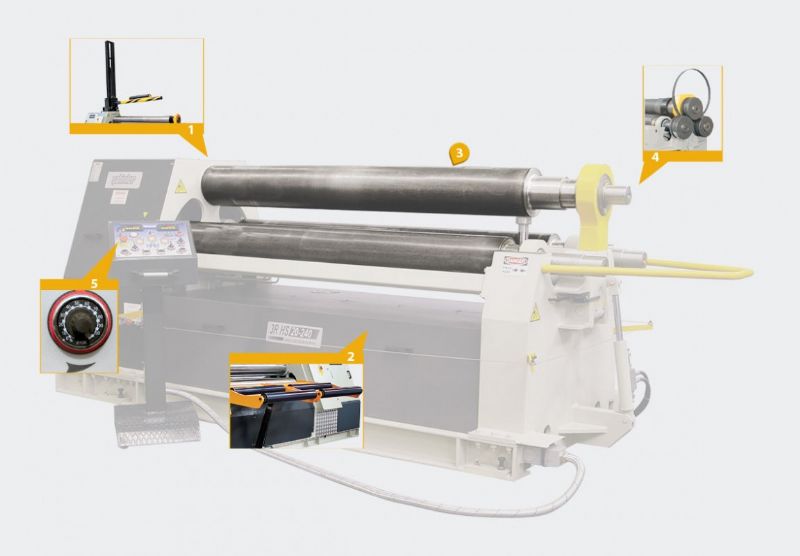

OPSİYONEL

  • 1Büyük çap kıvırmada destek için üst vinç (asansör)
  • 2Büyük çap kıvırmada destek için hidrolik yan dayamalar
  • 3Özel işler için taşlanmış ve parlatılmış toplar
  • 4Profil kıvırmak için vals topları
  • 5Kademesiz hidrolik hız ayarı
  • Millerin paralel hareketi için elektronik dengeleme sistemi



Kataloglar

Videolar

3 Toplu Hidrolik Silindir Makinası

Marka Şahinler Model 3R HS Serisi
